Technicals.



Technical issues

Pictures inside the nest.

We installed two USB webcams inside the nest. The two cameras are connected to the PC by USB cables. In principle,  the maximal length of a USB link is 5 meters. But you can cheat a little and go as far as 8 or 10 meters. You must  find whose USB connectors in the PC work the best. They are not all equivalent. USB hubs are useless.


Caméras

The two webcams installed are low cost (20 €) VIMICRO model.

One of them has been "doctored" and converted in an IR (infra red) camera. To make this conversion, you must take out the IR blocking filter installed after the normal lenses. To do this, unscrew the objective and pull out the bluish filter situated at the back, after the lenses of the objetive. In some cameras the filter is placed in the same place as the lenses and this operation is more delicate.

The webcams used have an IR lighting that switches on at low visible light level. No need of extra IR lighting.

However a visible lighting has been added by means of a power white LED  and an external adjustable power supply. This light puzzles the tits but it seem that they are not too much annoyed.

Nesting 2007:

The light will be used the least possible during the nesting. Daylight is sufficient so that we put the artificial light only at the end of the afternoon. We will use it a little more after the chick's hatching. No embarrassment due to the lighting.

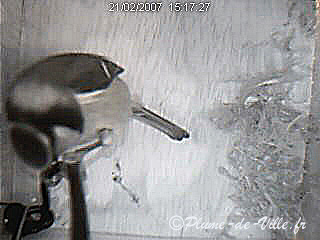

401

On the other hand what really intrigued and bothered the titmouses where the cables laid along the left wall of the nesting box, as well as the webcams themselves. And she picked at cables so heartily that the cameras jerked.








Nouvel arrangement.
In the night of March 10, 2007 we modified the arrangement of the nesting box.

A wood plate protects the cables from the sight and the beak. The two cameras are hidden behind a nonreflecting false ceiling with 3 holes in front of the objectives and the led.

We have no much time and the adjustments of the cameras will not be as good as the original ones, but our tenant finally accepts the interior decoration and will not try anymore to modify the installation.











Sorry, not yet translated!

Septembre 2007

Le nichoir a été démonté, désinfecté et brossé et l'installation des caméras refaite pour éviter les reflets au maximum.

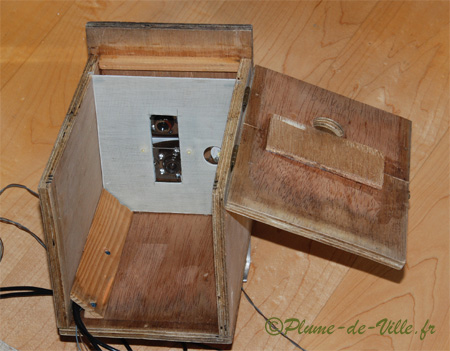

NichoirNichoir


















Nichoir sans et avec son cache des caméras. L'éclairage IR est maintenant séparé de la caméra et situé derrière le cache.



Nichoir

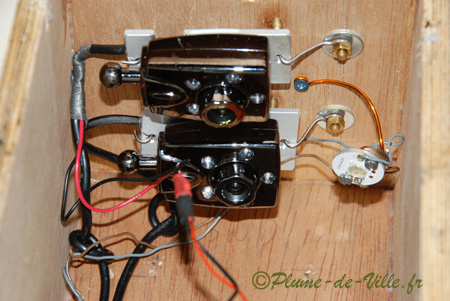

Vue d'ensemble des deux caméras.













-

Décembre 2007
Une mésange a bien voulu tester le positionnement des caméras en IR. Image correcte. L'entrée est à droite. En bas à gauche, le coin du cache câbles.
Il y a deux sources de lumière et on le remarque à l'ombre double de la mésange.







347
Janvier 2008

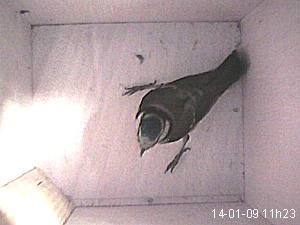

Image avec éclairage: la caméra est un peu décalée, il sera peut-être nécessaire d'effectuer un petit réglage (ce qui est possible de l'extérieur sans démonter, ni ouvrir le nichoir à l'aide de deux petits écrous que l'on voit sur la photo précédente de l'intérieur).






Câbles

Comme les années précédentes, les connecteurs sont installés dans des tubes de médicaments, ce qui jusqu'ici, les a très bien protégés des intempéries.















Novembre 2008

.

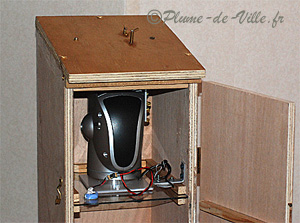

Voici est le nouveau nichoir que nous avons installé début novembre.

Nous avons installé une caméra et non plus une webcam.

Pour la focalisation et pour voir l'ensemble du nichoir en bas, ce dernier a bien grandi.

La caméra est une caméra couleur et IR, avec détection de mouvements.

C'est une caméra IP de surveillance. De dimensions relativement petites, ce qui nous a plu.

Après quelques recherches, nous sommes restés sur une caméra filaire et non wifi. De toute façon, même en wifi il nous aurait fallu tirer un câble d'alimentation.

Nous n'avons plus maintenant les impératifs de distance des câbles USB. Nous étions les années passées, bien au-delà de la limite théorique des câbles usb, avec les problèmes que cela pouvait poser.

Les câbles qui descendent à gauche, sont cachés par une plaque en bois comme l'année d'avant. Ces câbles avaient causés beaucoup de soucis aux locataires précédents en début de nidification, et à nous aussi d'ailleurs car ils étaient sytématiquement tirés et picorés.


.
La caméra est fixée sur une plaque de verre percée d'un trou. La caméra est toujours orientable de l'extérieur.

La LED blanche assure l'éclairage. Elle est réglable de l'intérieur de la maison.


.





.
Moins discret à cause de sa hauteur, le nichoir est installé au même endroit que les autres années.

Les fils sortent en bas, à l'arrière du nichoir et les connecteurs logés dans une boite en plastique qui les protège des intempéries.









Photos extérieures

Les photos de ce site ont été réalisées avec:

Jusqu'à juillet 2007:
Appareil photo numérique: KONICA MINOLTA DYNAX 5D
Objectifs: - AF DP 1870- AF 75-300  pour la majorité des photos.

Depuis fin août 2007, les photos sont réalisées avec un NIKON D80.
(Snif! pour notre Minolta préféré en panne.)

Objectifs:
- AF-S DX VR Zoom Nikkor 18-200mm
- AF-S VR Zoom Nikkor 70-300mm

Les objectifs zoom sont très pratiques pour le transport, on ne porte pas la maison entière sur son dos, mais pour la photo autant éviter d'utiliser toute la plage.
Le 18-200 est correct à 135, mais ne pas lui demander d'aller jusqu'à 200, sous peine de disparition totale du piqué. Nous n'avions pris que le 200 au début mais 135 c'est un peu juste et un peu dur après la bonne qualité du 75-300 Minolta.
Le 70-300 se comporte bien mieux et permet d'atteindre presque les 300.



Quelques Logiciels.

Capture vidéo: VirtualVCR sur le site:  Digtv.ws

 Traitement vidéo: VirtualDubMod





 Techniques Web.

Ce site est developpé avec NVU et utilise CSS.
Ce site peut être utilisé sans activer JS.  Bien sûr quelques possibilités seront absentes au niveau date, recherche.

Les possibilités de CSS. Exemples, tutoriels... Une mine d'info. http://css.alsacreations.com/

Un autre site sur css:   http://www.cssplay.co.uk/ .
